Möglicher Defekt des Proportionalventils Y50

Leistungsabfall des Baggers in den Betriebsarten E und P

Ein Leistungsverlust des Baggers während des Betriebs kann die Effizienz erheblich beeinträchtigen und die Erfüllung täglicher Aufgaben erschweren. Eine Maschine, die zuvor einwandfrei funktionierte, reagiert möglicherweise plötzlich langsamer, hat eine eingeschränkte Arbeitskraft oder erreicht in den einzelnen Betriebsarten nicht die erwartete Leistung. Eine mögliche Ursache für dieses Problem ist eine Fehlfunktion des Leistungsregelsystems, einschließlich des Proportional-Magnetventils Y50.

Wie erkennt man diesen Defekt, was kann ihn verursachen und wann lohnt es sich, die Hilfe eines Baumaschinenservices in Anspruch zu nehmen? Wir erklären die wichtigsten Fragen im Zusammenhang mit Diagnose und Reparatur.



Worauf ist zu achten?

Betriebsarten E und P beim Bagger – warum verliert die Maschine an Leistung?

Bei Baggern, die mit verschiedenen Betriebsarten ausgestattet sind, kann der Bediener die Arbeitscharakteristik der Maschine an die jeweilige Aufgabe anpassen. Je nach Hersteller und Modell können die einzelnen Einstellungen unter anderem die Parameter des Motors und des Hydrauliksystems beeinflussen.

Tritt in den Modus E und P ein spürbarer Leistungsabfall auf, sollte geprüft werden, ob das System die Regelung der Betriebsparameter korrekt ausführt. Ursache kann ein Defekt des Stellglieds, ein Problem mit der Stromversorgung, eine Beschädigung der Leitungen oder eine Fehlfunktion der Steuerung sein.

Das alleinige Auftreten des Symptoms bedeutet jedoch nicht zwangsläufig, dass ein bestimmtes Bauteil beschädigt ist. Eine korrekte Diagnose erfordert die Überprüfung der Elektroinstallation und der für die Leistungsregelung verantwortlichen Elemente.

Welche Rolle spielt es?

Proportionalventil Y50

In der technischen Dokumentation des Baggers Liebherr R 944 C-Litronic wird ein Fall beschrieben, bei dem eine eingeschränkte Leistung in den Betriebsarten E und P mit einer fehlenden Leistungsregelung über das Proportional-Magnetventil Y50 zusammenhängt.

Proportionalventile sind Steuerungselemente, mit denen Betriebsparameter in Abhängigkeit von einem Steuersignal geregelt werden können. In Hydrauliklösungen können sie je nach Konstruktion und Funktion des jeweiligen Systems für die Ändereung von Druck oder Durchfluss verantwortlich sein.

Reagiert das Ventil Y50 nicht ordnungsgemäß auf das Steuersignal, erfolgt die Regelung möglicherweise nicht gemäß den Vorgaben des Herstellers. Infolgedessen kann der Bediener eine verringerte Maschinenleistung oder ein ungewöhnliches Verhalten in bestimmten Betriebsarten feststellen.

Es ist jedoch zu beachten, dass ähnliche Symptome auch auf andere Defekte zurückzuführen sein können. Vor einer Reparaturentscheidung muss die tatsächliche Ursache des Problems festgestellt werden.

Symptome erkennen

Was können die Ursachen für eine fehlende Leistungsregelung sein?

Bei Problemen mit der Leistungsregelung sollten mehrere Diagnosebereiche berücksichtigt werden:

1. Defekt des Proportionalventils Y50

Eine Beschädigung der Spule, ein mechanisches Klemmen des Bauteils oder eine fehlerhafte Reaktion des Ventils können eine ordnungsgemäße Regelung verhindern. Der Zustand des Bauteils sowie seine Funktion müssen gemäß den Serviceunterlagen überprüft werden.

2. Probleme mit der Elektroinstallation

Ein Kabelbruch, ein beschädigter Stecker, Kontaktkorrosion oder eine fehlerhafte Stromversorgung können die Funktion des Ventils stören. Daher sollte die Überprüfung der elektrischen Anlage einer der Diagnoseschritte sein.

3. Fehlerhaftes Steuersignal

Die Ursache kann auch auf Seiten der Steuerung liegen. Je nach Maschinenkonstruktion kann es erforderlich sein, Eingangssignale, Betriebsparameter und eventuelle Fehlercodes zu prüfen.

4. Andere Unregelmäßigkeiten im Hydraulik- oder Antriebssystem

Zeigt die Überprüfung des Ventils und seiner Installation keine Auffälligkeiten, sollte die Diagnose erweitert werden. Ein Leistungsabfall kann viele Ursachen haben, daher sollte man sich nicht ohne Bestätigung eines Defekts auf den Austausch eines einzelnen Bauteils beschränken.





Wo soll man anfangen?

Fehlerdiagnose

Bei einem Leistungsabfall des Baggers ist es am wichtigsten festzustellen, unter welchen Bedingungen das Problem auftritt. Informationen des Bedieners können das Auffinden der Ursache erheblich erleichtern.

Zunächst sollte Folgendes geklärt werden:

Tritt das Problem ausschließlich in den Modi E und P auf oder auch bei anderen Einstellungen

Wird der Leistungsabfall von Warnmeldungen oder Fehlercodes begleitet

Trat das Problem plötzlich auf oder hat es sich allmählich verstärkt

Wurden zuvor Reparaturen an der Elektroinstallation, Hydraulik oder Steuerung durchgeführt

Treten zusätzliche Symptome auf, wie z. B. langsamere Arbeitsbewegungen, ungewöhnliche Geräusche oder eine Überhitzung des Systems

Anschließend sollten die Elektroinstallation des Ventils, seine Anschlüsse und die Stromversorgung überprüft sowie die Funktion des Stellglieds und der Steuersignale kontrolliert werden. Bei Bedarf sind Messungen und eine Diagnose des Hydrauliksystems erforderlich.



Reparatur auf eigene Faust

Kann man das Ventil Y50 selbstständig in die Notposition verstellen?

In den Serviceunterlagen des Liebherr R 944 C-Litronic wird ein Notverfahren für den Fall einer fehlenden Leistungsregelung durch das Ventil Y50 beschrieben. Dieses umfasst das Trennen des Steckers, das Entfernen des Sicherungsstifts und das Verstellen des Hebels in die Notposition.

Diese Beschreibung sollte jedoch nicht als universelle Reparaturanleitung verstanden werden. Das Verfahren bezieht sich auf eine spezifische technische Lösung und muss in den für das jeweilige Modell und die jeweilige Ausführung der Maschine gültigen Unterlagen überprüft werden.

Das Verstellen des Bauteils in die Notposition beseitigt nicht die Ursache der Störung. Ein unsachgemäßer Eingriff in das Steuerungssystem kann zudem eine Gefahr für den Bediener und Personen in der Nähe der Maschine darstellen. Solche Arbeiten sollten von einem qualifizierten Servicetechniker gemäß den Anweisungen des Herstellers und den Sicherheitsregeln durchgeführt werden.

Wann lohnt es sich, den Service zu rufen?

Professionelle Baumaschinenreparatur

Wenn die Maschine an Leistung verloren hat und die Ursache des Problems unklar ist, kann der Weiterbetrieb ohne Diagnose zu längeren Ausfallzeiten und zusätzlichen Kosten führen. Dies ist besonders wichtig bei Ausfällen im Zusammenhang mit Elektronik, Steuerung und Ölhydraulik, wo mehrere verschiedene Störungen ähnliche Symptome hervorrufen können.

Eine professionelle Diagnose ermöglicht es, den Suchbereich einzuschränken, den Zustand der Komponenten zu prüfen und den Umfang der erforderlichen Arbeiten festzulegen. Dadurch lässt sich der unnötige Austausch funktionstüchtiger Teile vermeiden und die Reparatur besser planen.

Experten für Ölhydraulik und Verbrennungsmotoren

30 Jahre Branchenerfahrung

Seit 1989 bauen wir unsere Geschäftstätigkeit im Bereich des Verkaufs von Baumaschinenteilen und deren Wartung aus. Wir betreiben einen mobilen und stationären Service und bieten Diagnose und Reparatur von Maschinen sowie umfassende Dienstleistungen im Bereich Ölhydraulik und Verbrennungsmotoren an.

Im Rahmen unserer Dienstleistungen befassen wir uns unter anderem mit:

Diagnose und Reparatur von Baumaschinen

Prüfung und Reparatur von Elektroinstallationen und Steuerungselementen

Reparatur und Regeneration von Hydraulikpumpen und -motoren

Diagnose von Hydrauliksystemen, einschließlich Druck- und Durchflussmessungen

Instandsetzung von Verbrennungsmotoren

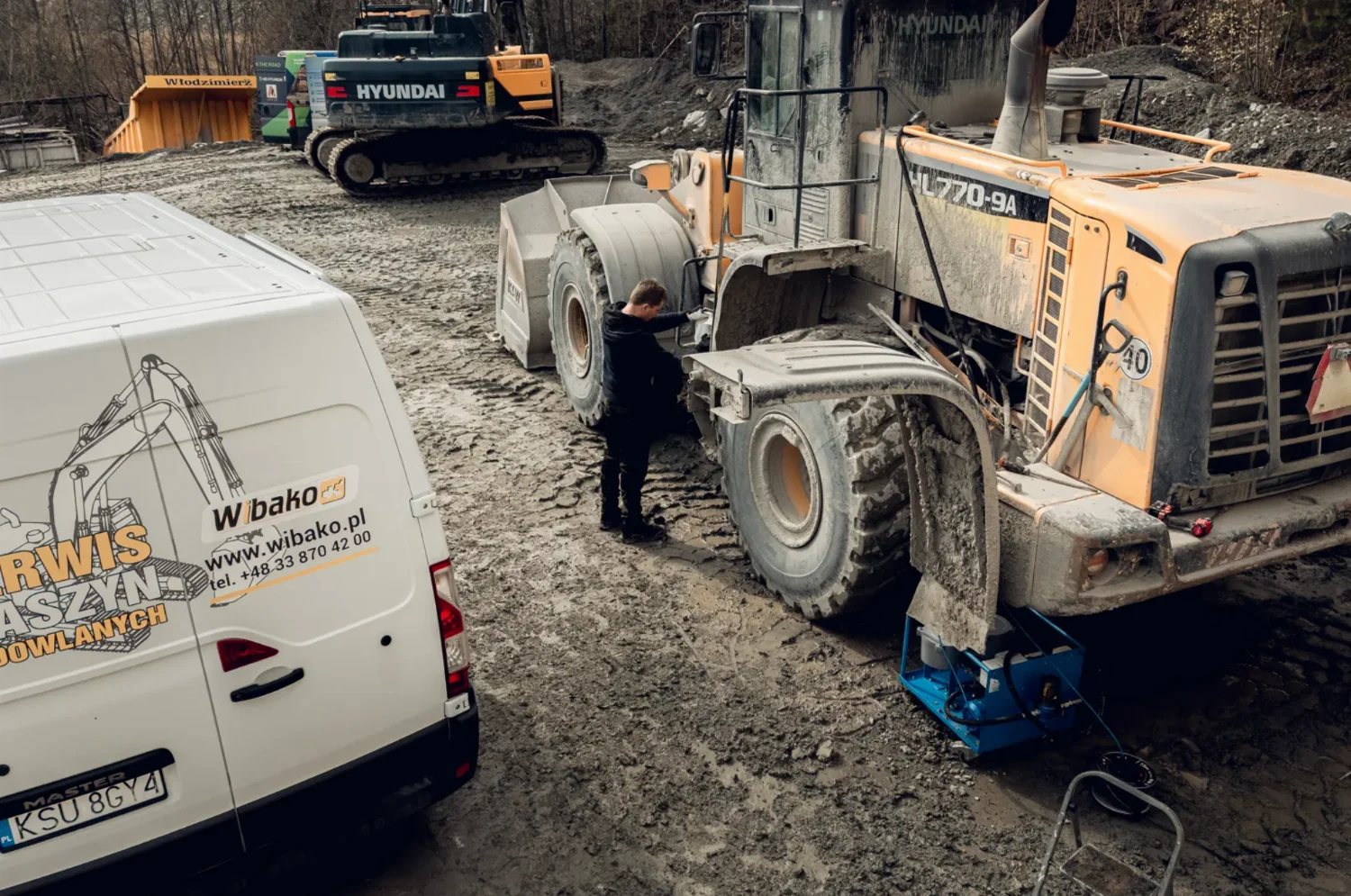

Reparaturen direkt beim Kunden im Rahmen des mobilen Services

Den Arbeitsumfang passen wir stets an den Maschinentyp, die Art der Störung und den technischen Zustand der Bauteile an. Ist eine Reparatur direkt vor Ort nicht möglich, können wir das beschädigte Element demontieren und in unseren stationären Service transportieren.

Dank unseres mobilen Services helfen wir, die Notwendigkeit des Transports der gesamten Maschine in die Werkstatt zu reduzieren. Auf Grundlage der durchgeführten Diagnose wählen wir die passende Reparaturmethode aus, um den Defekt effektiv zu beheben und die Einsatzbereitschaft der Maschine wiederherzustellen.
