Alles über die Liebherr V6 Motoren! - Aufbau, Anwendung, Auftretende Störungen

Die Liebherr V6 Motoren der Serien D9306 und D9406, obwohl sie alte und seltene Konstruktionen auf dem Gebrauchtmarkt sind, bleiben entscheidend in schweren Baumaschinen, hervorgehoben durch mechanische Kraftstoffsysteme, eine äußerst kompakte Bauweise, haltbare Steuerung über Zahnräder und eine einzigartige Arbeitsweise mit hohem Drehmoment, das bereits bei niedrigen Drehzahlen verfügbar ist. Ihr größtes Problem ist der Mangel an Schmierung, der oft zu irreversiblen Schäden am Motorblock führt.

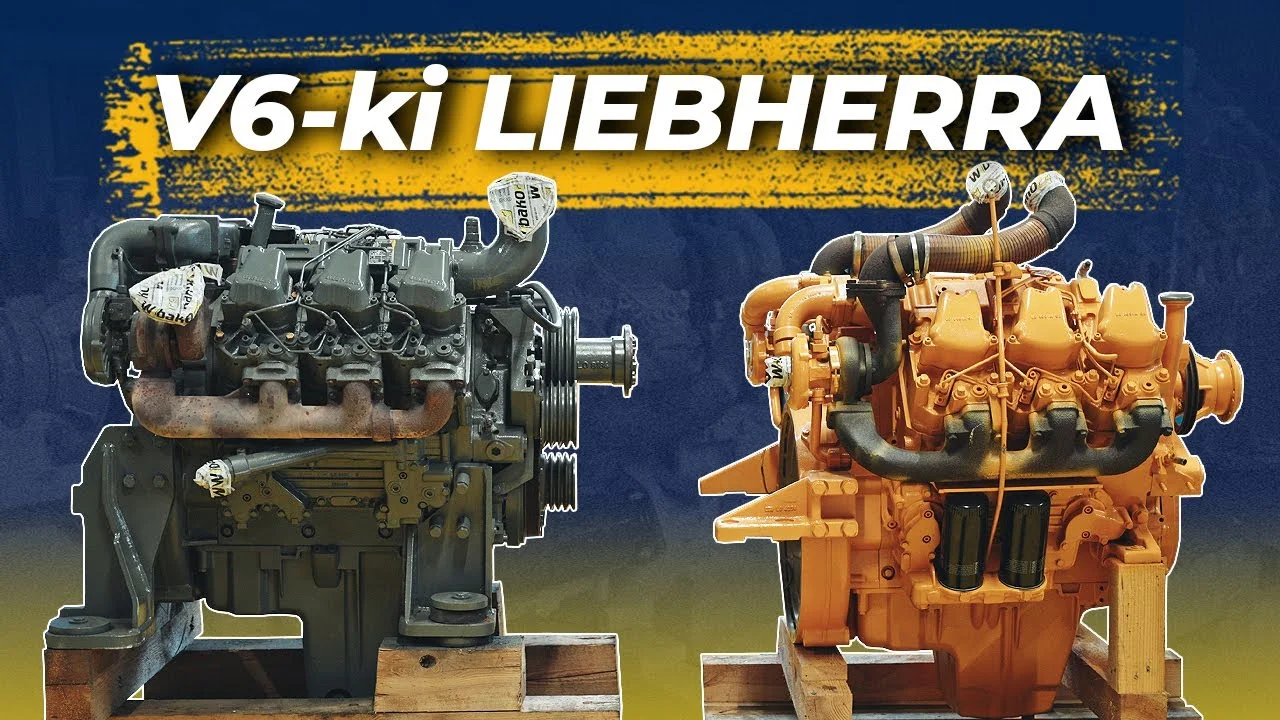

Liebherr V6 D9306 vs D9406: Vergleich seltener Motoren von Baumaschinen

In der Welt der schweren Baumaschinen, wie Baggern, Bulldozern oder Mobilkranen, ist die Zuverlässigkeit des Motors von absoluter Priorität. Zu den charakteristischsten und immer noch geschätzten Antriebseinheiten in dieser Branche gehören die V6 Liebherr Motoren aus der Familie D9306 und D9406 sowie deren größere Versionen D9308 und D9408. Es handelt sich um Konstruktionen, die, obwohl sie schon einige Jahre alt sind, immer noch unter extremen Bedingungen hart arbeiten. Wir werden uns diese beiden Generationen von "V-Sechsern" näher ansehen und ihre Bauweise, wesentlichen Unterschiede und wichtigsten Betriebsprobleme analysieren.

Es ist erwähnenswert, dass diese Liebherr V6 Motoren derzeit selten anzutreffen sind, und noch schwieriger ist es, auf dem Gebrauchtmarkt voll funktionsfähige Exemplare zu finden, die bereit zur Montage sind. Ihre Präsenz in professionellen Ersatzteilmagazinen, wie WIBAKO, zeugt von ihrem zeitlosen Wert im Bereich der Arbeitsmaschinen.

Technische Merkmale und Unterschiede zwischen den Generationen

Trotz der Zugehörigkeit zur gleichen Familie repräsentieren D9306 und D9406 zwei verschiedene Generationen, was sich in der Technologie widerspiegelt, die sich auf die Produktionsjahre auswirkt. Das Verständnis dieser Unterschiede ist entscheidend für die ordnungsgemäße Wartung und den Service.

Liebherr D9306 – Klassiker des späten 20. Jahrhunderts

Diese Konstruktion stammt aus den 90er Jahren des 20. Jahrhunderts. Es handelt sich um die ursprüngliche Generation der sechs Zylinder "V6" Liebherr, die auf vollständige mechanische Unabhängigkeit setzt. Sie zeichnet sich durch eine minimale Menge an Elektronik aus, und die Steuerung des Motors erfolgt rein mechanisch.

Liebherr D9406 – Jüngere Version aus dem frühen 21. Jahrhundert

Das Modell D9406 ist eine etwas jüngere Konstruktion, die bereits in die 2000er Jahre fällt. Obwohl es weiterhin auf einem traditionellen, mechanischen Kraftstoffsystem basiert, wurden in fortschrittlicheren Anwendungen (z.B. in einigen Kränen) bereits elektronische Elemente eingeführt, wie z.B. ein elektronischer Drehzahlregler, der den Hebelregler ersetzt.

Hubraum und Leistung der Liebherr V6 Motoren

Beide Antriebseinheiten haben einen ähnlichen Hubraum. Der Hubraum der Liebherr V6 Motoren beträgt ungefähr 12 Liter, was etwa 2 Litern pro Zylinder entspricht. Die Leistung hingegen variiert und hängt von der spezifischen Anwendung in der Maschine ab:

Im Fall des Motors D9406 aus einem Kettenbagger kann die Leistung z.B. bei 132 kW liegen.
In Kettenbulldozern trifft man oft auf etwas geringere Leistung oder niedrigere Drehzahlen des Motors, die auf maximales Drehmoment optimiert sind.

Eine der Hauptquellen für Informationen über Leistung und Drehzahl ist das Typenschild des jeweiligen Motors (natürlich gibt es auch die technische Dokumentation der Maschine).

Aufbau und Konstruktion des Liebherr Motors: Kraftstoffsystem und Steuerung

Haltbarkeit und einfache Konstruktion sind Merkmale, die dafür sorgen, dass Liebherr Motoren weiterhin im Einsatz sind. Dies wurde durch bewährte, klassische technische Lösungen erreicht.

Kraftstoffsystem – Mechanik vor allem

In diesen Motorengenerationen dominieren klassische Kraftstoffsysteme. Das bedeutet den Einsatz traditioneller, Reihen- oder Sektionen, mechanisch gesteuerter Einspritzpumpen. Eine solche Konstruktion gewährleistet hohe Widerstandsfähigkeit gegenüber der Kraftstoffqualität sowie einfache Diagnose und Reparatur. Versionen ohne Computer (z.B. Liebherr D9306) sind vollständig mechanisch gesteuert.

Steuerung in Arbeitsmaschinen – Haltbarkeit über Lautstärke

Die überwiegende Mehrheit der Gerätemotoren, und Liebherr V6 ist keine Ausnahme, basiert auf Steuerung über Zahnräder. Dies ist eine Lösung, die deutlich lauter ist als die in Autos beliebten Riemen oder Ketten, aber gleichzeitig: unvergleichlich haltbarer. Die Steuerwellen sind direkt im Motorblock untergebracht, und der Antrieb zu den Ventilstößeln wird über ein System von Stößeln und Stößelstangen gesteuert.

Die gezahnte Konstruktion der Steuerung ist, solange der Motor ordnungsgemäß geschmiert wird und innerhalb der nominalen Parameter arbeitet, praktisch wartungsfrei und benötigt keine Eingriffe.

Luftkühlung und Belüftungssystem des Kurbelgehäuses

Je nach Belastung des Motors und seiner Bestimmung wurden verschiedene Lösungen für die Aufladung und Belüftung eingesetzt.

Intercooler – Option für stärkere Versionen

In einigen Konfigurationen, insbesondere in den stärker belasteten (z.B. einige Bagger oder Kräne), gibt es einen Intercooler (Luftkühler für die Aufladung), der mit dem Ansaugkrümmer verbunden ist. Seine Aufgabe ist es, die Luft, die dem Motor zugeführt wird, abzukühlen, was ihre Dichte erhöht und somit die Effizienz der Verbrennung und die Leistung steigert. In weniger belasteten Versionen, z.B. in Kettenbulldozern, gab es normalerweise keine Intercooler; die Luft wird direkt von den Turboladern zum Ansaugkrümmer geleitet.

Eine oder zwei Entlüftungen? Eine Frage der Größe

Die Anzahl der Entlüftungen des Motors, genauer gesagt der Entlüftungsseparatoren, hängt von den Abmessungen und dem Volumen des Motors ab. Größere Einheiten, die „mehr atmen“, benötigen eine effektivere Belüftung des Kurbelgehäuses:

In kleineren Liebherr Motoren (z.B. V6) gibt es normalerweise eine einzelne Entlüftung/Separator.
In größeren Einheiten, wie z.B. Liebherr D9408, werden bereits doppelte Entlüftungsseparatoren verwendet, um angemessene Arbeitsbedingungen und eine ordnungsgemäße Abführung der Gase zu gewährleisten.

Betriebsfragen: Schmierung, Filter und Verfügbarkeit von Teilen

Die ordnungsgemäße Nutzung und der Zugang zu Ersatzteilen für die Liebherr V6 Motoren sind die Grundlage ihrer Langlebigkeit.

Wie viel Öl passt in den Liebherr V6 Motor? Abhängigkeit von der Maschine

Wie viel Öl im Motor Platz findet, ist eine Frage, deren Antwort strikt von der Anwendung in der Maschine abhängt und nicht nur vom Motor selbst. Die Ölwanne wird mit Blick auf die Arbeitsbedingungen entworfen:

Üblicherweise fassen Liebherr V6 Motoren zwischen 15 und 20-25 Litern Öl.
In Maschinen, die auf großen Neigungen arbeiten (z.B. Mobilkrane, Bagger), werden größere Ölwanne montiert, die als sogenannte Ölpuffer fungieren. Dieser Puffer verhindert eine versehentliche Unterbrechung der Schmierung und damit – das Festfressen des Motors.
In Maschinen, die normalerweise nivelliert arbeiten (z.B. obere Motoren in Kränen, einige Bulldozer), kann die Wanne kleiner und flach sein, was oft durch den erforderlichen Einbauraum.

Öl- und Kraftstofffilter – Logistik der Wartung

Die Positionierung der Filter ist durch konstruktive Aspekte bestimmt, also durch die Erleichterung des Zugangs für den Bediener und den Servicetechniker, und nicht durch technische Anforderungen des Motors:

In Kettenbaggern, wo der Zugang zur Motorraum schwierig ist, werden die Filter oft extern an leicht zugänglichen Stellen oder sogar in seitlichen Zugangsklappen montiert.
In Bulldozern, wo der Zugang besser ist, können die Filter näher am Block montiert werden.
In Maschinen mit sehr engen Einbauten, z.B. in Kränen, können die Filter oben auf dem Block angebracht und vollständig von oben zugänglich sein.

Verfügbarkeit von Teilen und „weiße Raben“

Trotz des Alters der Konstruktion ist die Verfügbarkeit von Teilen für die Liebherr V6 Motoren (Lagerringe, Dichtungen, Kolben, Ringe, gebrauchte Teile) in spezialisierten Lagern sehr gut. Bei WIBAKO haben wir ein breites Sortiment zur Reparatur und Wiederherstellung dieser Einheiten.

Es gibt jedoch ein zentrales Element, das als „weißer Rabe“ bezeichnet wird: der Motorblock D9406. Aufgrund der intensiven Nutzung verschleißen diese Blöcke oft auf dem Lager des Kurbelwellenlagers. Die Konstruktion erlaubt keine Ausrichtung oder Übermaß, was bedeutet, dass ein solcher Block nur und ausschließlich zum Austausch geeignet ist. Daher ist sein Wert und seine Seltenheit.

Das größte Problem der Liebherr V6 Motoren

Obwohl man halb im Scherz sagen kann, dass das größte Problem jedes Motors der Bediener ist, so ist ernsthaft gesagt, die größte Gefahr für Liebherr V6 ist der Mangel an Schmierung. Diese Einheiten, insbesondere die V6 Maschinen, sind besonders empfindlich gegenüber dem Öldruck oder unzureichender Schmierung. Dies ist besonders kritisch im Hinblick auf die problematischen Blöcke.

Schäden am Lager des Kurbelwellenlagers des Blocks, verursacht durch schlechte Schmierung, und in der Folge das Drehen der Lager im Block sind irreversibel und erfordern den Austausch der gesamten Einheit. Daher sind regelmäßige Kontrollen des Ölstands und des Öldrucks absolut entscheidend für die Erhaltung der Funktionsfähigkeit des Motors.

Kaltstart des Liebherr Motors

Wie schlagen sich diese Motoren bei niedrigen Temperaturen? Kaltstart stellt kein Problem dar. In Liebherr V6 Motoren für Baumaschinen werden anstelle klassischer Glühkerzen Flammkerzen verwendet. Es handelt sich um zwei mit Kraftstoff betriebene Kerzen, die dazu dienen, die Luft im Ansaugkrümmer vorzuheizen, was den Startprozess unter allen Wetterbedingungen erleichtert und verkürzt.

Zusammenfassung

Generationen: Die Liebherr V6 Motoren D9306 (90er Jahre) und D9406 (2000er Jahre) sind 12-Liter-Einheiten mit einer Leistung, die an die Spezifikationen der Maschine (Bagger vs. Bulldozer) angepasst ist.
Aufbau: Sie verfügen über ein klassisches mechanisches Kraftstoffsystem und eine außergewöhnlich haltbare Steuerung auf Zahnrädern.
Problem: Das größte Problem ist der Mangel an Schmierung, der zu irreversiblen Schäden am Lager des Kurbelwellenlagers im Block führt, der, insbesondere im D9406, ein schwer zu beschaffender „weißer Rabe“ ist.
Betrieb: Die Ölmenge (ca. 20 Liter) variiert und hängt vom Ölpuffer in der Wanne ab, der den Motor bei Arbeiten auf großen Neigungen schützt.
Teile: Ersatzteile sind in spezialisierten Großhändlern weit verbreitet, was eine effektive Wiederherstellung und Reparatur dieser alten, aber soliden Einheiten ermöglicht.

FAQ – Häufig gestellte Fragen zu den Liebherr V6 Motoren

Was ist der entscheidende Unterschied zwischen den Liebherr Motoren D9306 und D9406?

Der entscheidende Unterschied liegt in der Generation und dem Grad der Fortschrittlichkeit: D9306 (90er Jahre) ist eine vollständig mechanische Konstruktion, während D9406 (2000er Jahre) jünger ist und in einigen Versionen bereits einen elektronischen Drehzahlregler haben kann.

Wie viel Öl sollte in den Liebherr V6 Motor eingefüllt werden?

Die Ölmenge im Liebherr V6 Motor beträgt üblicherweise etwa 20 Liter, hängt jedoch strikt von der Anwendung in der Maschine ab, da größere Wannen die Funktion eines Ölpuffers übernehmen, der den Motor bei Neigungen vor dem Festfressen schützt.

Ist die Steuerung in den Liebherr V6 Motoren auf einem Riemen oder einer Kette?

Nein, die Steuerung in diesen Maschinenmotoren basiert auf äußerst haltbaren und zuverlässigen Zahnrädern, was eine lautere, aber deutlich widerstandsfähigere Lösung gegenüber Schäden ist als traditionelle Riemen oder Ketten.

Was ist das größte Problem der Liebherr V6 Motoren?

Das größte Problem ist der Mangel an Schmierung, der zu einem Verschleiß des Lager des Kurbelwellenlagers im Block führt; ein beschädigter Block ist nicht reparabel (Ausrichtung) und muss ersetzt werden, was aufgrund seiner Seltenheit (z.B. im D9406) kostspielig ist.
