Das Wandlerschaltgetriebe ist der zentrale Antriebsstrang von Radladern, Dumpern, Gradern und einem Teil der Mobilbagger. Es sorgt für weiches Anfahren mit voller Schaufel, Gangwechsel unter Last und die Schubkraft beim Eindringen ins Haufwerk. Wenn es Probleme macht, verliert die Maschine schleichend an Leistung. Frühe Symptome werden leicht dem Motor zugeschrieben, und Abwarten endet meist mit einer teuren Zerlegung der gesamten Baugruppe. Im Folgenden erklären wir, wie ein hydrodynamisches Getriebe funktioniert, was darin verschleißt und wie man der Fehlerursache auf den Grund geht.
So funktionieren Wandlerschaltgetriebe und Drehmomentwandler
Das System besteht aus zwei Baugruppen: dem Drehmomentwandler (hydrodynamischer Wandler) und einem Lastschaltgetriebe (Powershift). Der Wandler ersetzt die Reibkupplung. Motor und Räder sind nicht mechanisch verbunden – die Kraft wird über Öl übertragen. Deshalb kann die Maschine bei laufendem Motor mit eingelegtem Gang stehen und ruckfrei anfahren.
Der Drehmomentwandler
Der Wandler besteht aus drei Hauptelementen:
- Pumpenrad – mit dem Schwungrad des Motors verbunden, beschleunigt es das Öl.
- Turbinenrad – nimmt den Ölstrom auf und treibt die Eingangswelle des Getriebes an.
- Leitrad (Stator) – auf einem Freilauf gelagert, lenkt es das Öl von der Turbine in einem günstigen Winkel zurück zum Pumpenrad.
Das Leitrad erhöht das Drehmoment bei großem Drehzahlunterschied zwischen Pumpe und Turbine, also beim Anfahren und beim Eindringen ins Material. Gleichen sich die Drehzahlen an, dreht das Leitrad frei mit und der Wandler arbeitet wie eine hydrodynamische Kupplung. Manche Getriebe haben zusätzlich eine Überbrückungskupplung (Lock-up), die bei Transportfahrt Pumpe und Turbine starr verbindet.
Das Lastschaltgetriebe
Hinter dem Wandler arbeitet ein Getriebe mit Lamellenpaketen nasslaufender Kupplungen. Jeder Gang und jede Fahrtrichtung wird geschaltet, indem Drucköl auf den Kolben des jeweiligen Pakets geleitet wird. Gesteuert wird dies über einen Magnetventilblock und das Getriebesteuergerät. Die Getriebepumpe versorgt gleichzeitig die Kupplungen, den Wandler und die Schmierung, das Öl wird in einem separaten Kühler gekühlt. Da ein Öl in einem gemeinsamen Kreislauf zirkuliert, gelangen Verunreinigungen aus einem Bauteil schnell in alle anderen.
Störungssymptome – Ursachen und Maßnahmen
Die häufigsten Symptome, mit denen Fahrer Probleme an Getriebe oder Wandler melden:
- Verzögertes Einlegen von Gang oder Fahrtrichtung – zu niedriger Kupplungsdruck, verschlissene Kolbendichtungen, verstopfter Filter, verschmutztes Magnetventil. Zuerst Ölstand und Filter prüfen, dann die Drücke messen.
- Ruckartiges Schalten – verschlissene Lamellen, fehlende Kupplungskalibrierung nach Reparatur oder Steuergerätetausch, defekter Drehzahlsensor. Fehlercodes auslesen und Kalibrierung nach Herstellervorgabe durchführen.
- Kein Antrieb in einer Fahrtrichtung oder in einem Gang – defektes Kupplungspaket, Magnetventil oder Kabelbaum. Druck an genau dieser Kupplung messen und die Spule prüfen.
- Überhaupt kein Antrieb – kein Öl, defekte Getriebepumpe, abgescherte Verzahnung am Wandler oder an der Mitnehmerscheibe, Ausfall der Steuerung. Mit Ölstand und Versorgungsdruck beginnen.
- Schwache Schubkraft, Maschine kommt nicht ins Haufwerk – Kupplungsschlupf, defekter Wandler oder zu geringe Motorleistung. Hier hilft der unten beschriebene Stall-Test.
- Überhitzung des Getriebeöls – verstopfter Kühler, falscher Ölstand, Kupplungsschlupf, blockierter oder festgefressener Leitradfreilauf, lange Arbeit im Wandler-Festbremspunkt.
- Heulen, Brummen, Späne im Filter – verschlissene Lager, Pumpe, Zahnräder oder Wandler. Die Maschine sollte stillgelegt und vor dem Weiterbetrieb diagnostiziert werden.
Leistungsmangel liegt nicht immer am Getriebe. Erreicht der Motor selbst seine Werte nicht, hilft unser Ratgeber Warum hat die Maschine keine Leistung?
Diagnose Schritt für Schritt
Eine gründliche Diagnose des Wandlerschaltgetriebes trennt kleinere Störungen von Schäden, die eine Zerlegung erfordern. Wird ein Getriebe allein aufgrund des Symptoms getauscht, kehrt das Problem nach dem Einbau oft zurück, weil die Ursache in der Steuerung oder der Kühlung lag.
- Ölstand und Ölzustand – den Ölstand laut Betriebsanleitung prüfen, meist bei warmem Getriebe und laufendem Motor. Verbrannter Geruch, dunkle Farbe und Schaum deuten auf Kupplungsschlupf oder Luft im System hin.
- Filter und Magnetstopfen – ein aufgeschnittener Filter verrät viel. Feiner Glitter von den Reiblamellen bedeutet Verschleiß, größere Stahlspäne weisen auf Lager oder Zahnräder hin.
- Fehlercodes – Auslesen des Getriebesteuergeräts: Magnetventile, Drehzahl- und Temperatursensoren, Unterbrechungen im Kabelbaum.
- Druckmessung – an den Messanschlüssen: Versorgungsdruck, Drücke der einzelnen Kupplungen, Wandlereingangs- und -ausgangsdruck sowie Schmierdruck. Die Werte werden mit den Herstellerdaten für das jeweilige Getriebe verglichen.
- Stall-Test (Festbremsprobe) – Vollgas, Vorwärtsgang, Maschine mit der Bremse gehalten, Motordrehzahl ablesen. Deutlich höhere Drehzahl als der Sollwert deutet auf Schlupf im Wandler oder in den Kupplungen hin, niedrigere auf zu geringe Motorleistung oder ein defektes Leitrad. Der Test dauert nur wenige Sekunden, sonst überhitzt das Öl schnell.
- Temperatur und Kühlung – Prüfung des Durchflusses durch den Kühler und der Temperaturdifferenz zwischen Ein- und Ausgang.
Reparatur, Instandsetzung oder Austausch
Die Entscheidung hängt vom Diagnoseergebnis, dem Alter der Maschine und der Teileverfügbarkeit ab. Elektrische und äußere Schäden lassen sich ohne Ausbau des Getriebes beheben. Innere Schäden erfordern den Ausbau der Baugruppe.
- Reparatur an der Maschine – Magnetventile, Sensoren, Kabelbäume, Kühler, Leitungen, äußere Dichtungen, Kalibrierung.
- Getriebe-Instandsetzung – Zerlegung, Erneuerung der Reib- und Stahllamellen, Kolbendichtungen und Lager, Prüfung von Zahnrädern und Wellen, Kontrolle der Getriebepumpe.
- Instandsetzung des Drehmomentwandlers – der Wandler wird aufgetrennt oder aufgeschraubt, Lager, Dichtungen und Freilauf werden erneuert, anschließend wird er wieder verbunden und gewuchtet. Bei zerstörten Schaufeln oder Gehäuse lohnt sich das nicht.

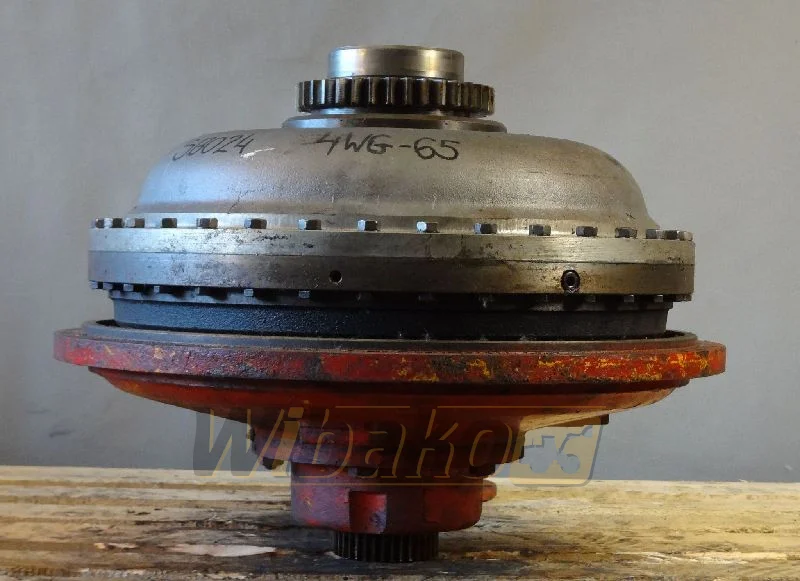

- Austausch gegen eine gebrauchte oder neue Baugruppe – wenn die Stillstandszeit zählt oder die Instandsetzung den Wert der Baugruppe übersteigt. In unserem Shop finden Sie u. a. einen Wandler ZF 4WG-260 und einen Wandler ZF 4WG-65. Weitere Antriebskomponenten finden Sie in der Kategorie Antriebsstrang-Teile.
Unabhängig vom gewählten Weg müssen nach jedem schweren Schaden Kühler und Leitungen gespült und der Filter gewechselt werden. Im System verbliebene Späne können einen neu eingebauten Wandler in kurzer Zeit zerstören.
Hersteller: ZF, Clark, Dana und andere
Bei Radladern dominieren ZF-Getriebe der WG-Baureihe (z. B. 4WG, 6WG), die von vielen Maschinenherstellern verbaut werden, sowie Dana-Getriebe, bei älteren Maschinen häufig mit der Bezeichnung Clark. Eigene Konstruktionen haben u. a. Caterpillar, Komatsu und Volvo. Geben Sie bei der Bestellung von Teilen oder einer Baugruppe immer die vollständige Bezeichnung vom Typenschild des Getriebes und des Wandlers an, denn innerhalb einer Baureihe unterscheiden sich Übersetzungen, Durchmesser und Verzahnungen. So ist beispielsweise ein Wandler für den Volvo L120 kein Ersatz für einen ZF-Wandler, selbst bei einer Maschine ähnlicher Größe.
So verlängern Sie die Lebensdauer des Wandlerschaltgetriebes
- Verwenden Sie Öl gemäß Spezifikation des Getriebeherstellers und wechseln Sie es zusammen mit dem Filter in den empfohlenen Intervallen.
- Reinigen Sie den Getriebeölkühler regelmäßig – in Steinbrüchen und auf Lagerplätzen setzt er sich schnell zu.
- Vermeiden Sie langes Schieben mit durchdrehenden Rädern und das Halten der Maschine im Festbremspunkt.
- Wechseln Sie die Fahrtrichtung nicht bei hoher Geschwindigkeit, sondern bremsen Sie vor dem Reversieren ab.
- Reagieren Sie auf die ersten Temperaturwarnungen und verzögertes Einlegen der Gänge.
- Führen Sie nach jeder Reparatur die Kupplungskalibrierung nach Herstellervorgabe durch.
Getriebeservice für Radlader bei WIBAKO

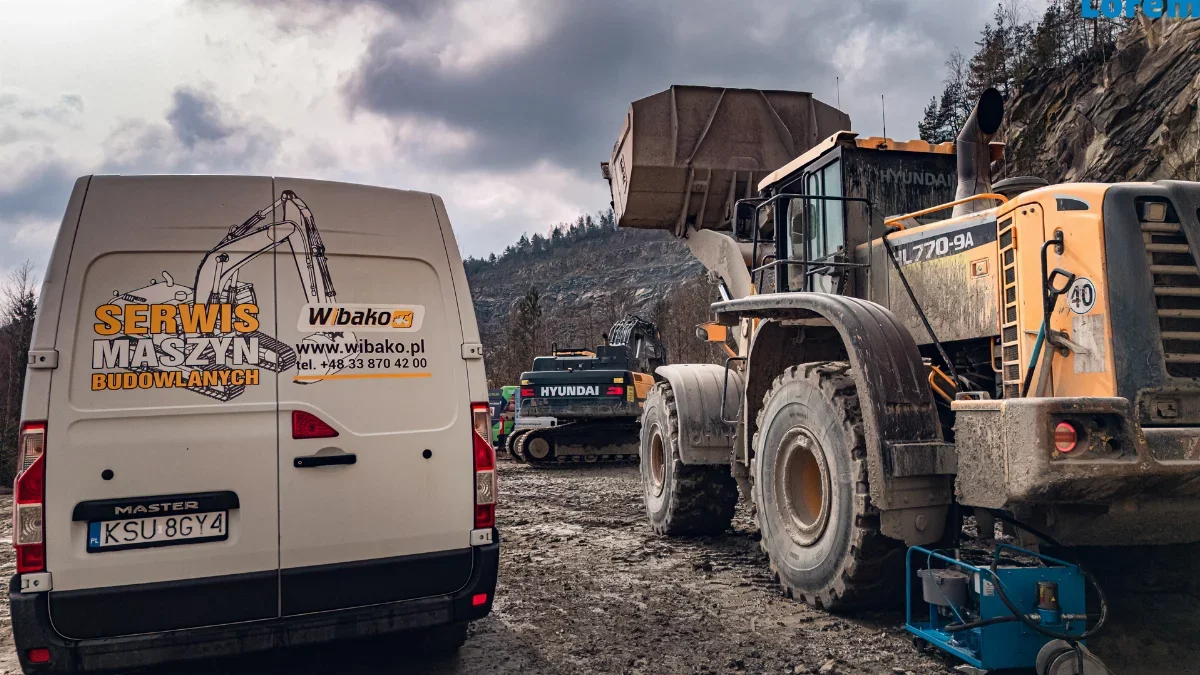

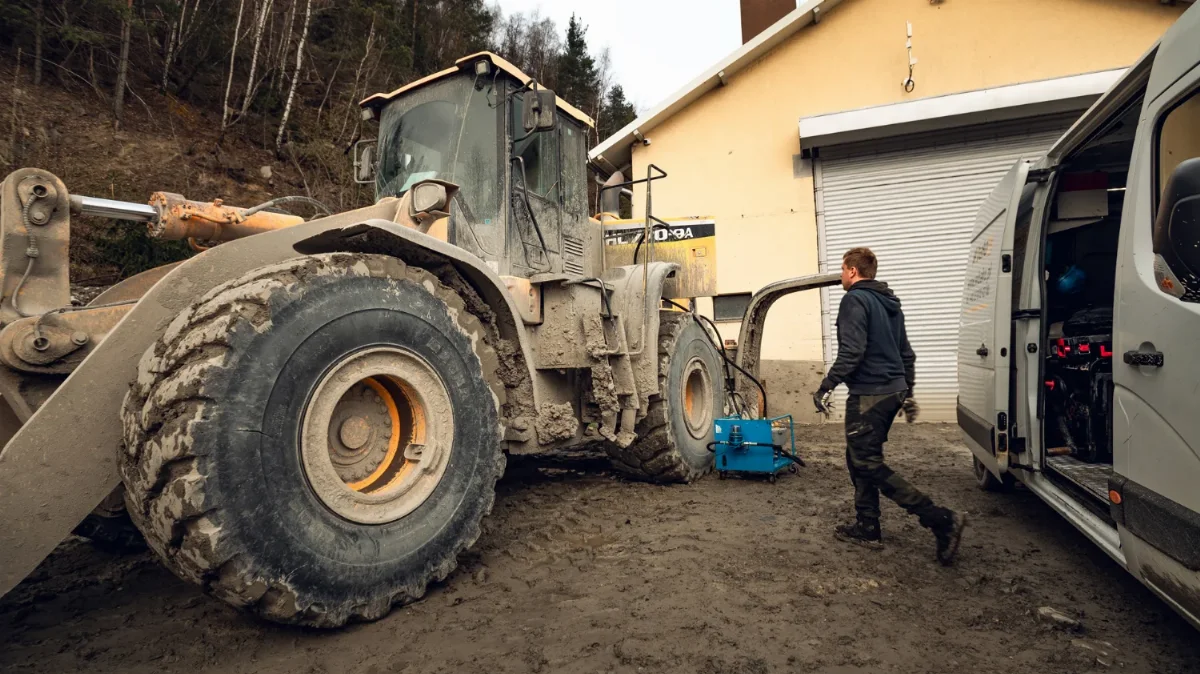

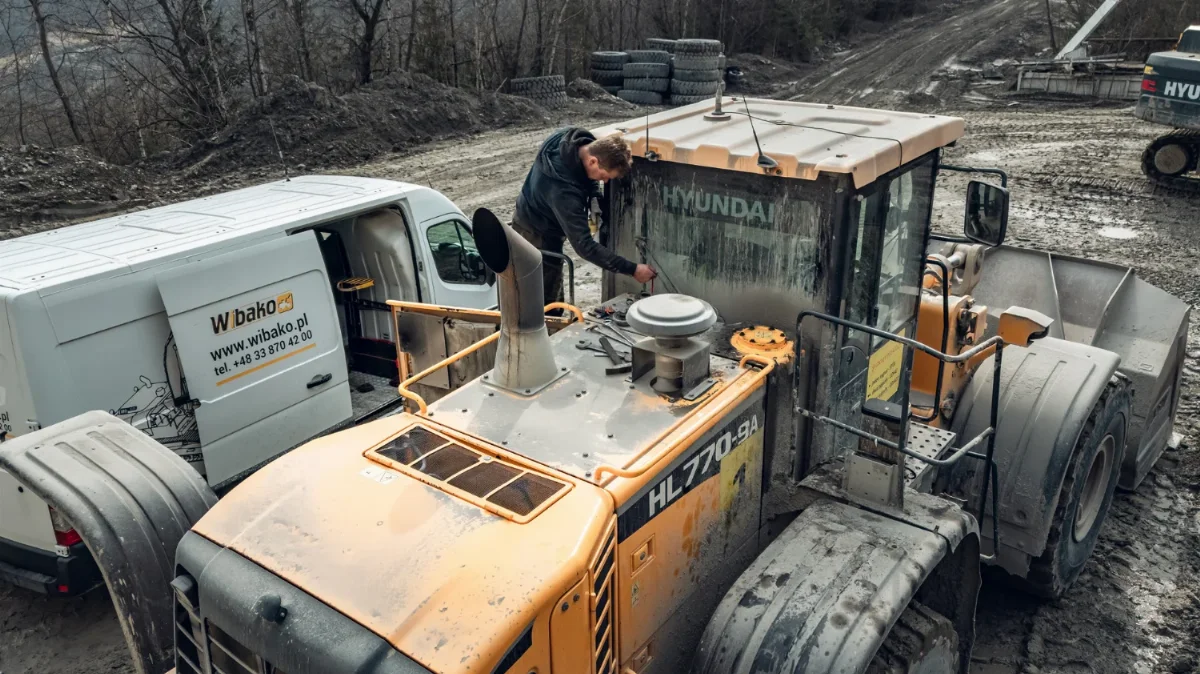

Die Antriebsdiagnose führen wir direkt beim Kunden durch: Auslesen der Fehlercodes, Druckmessungen, Stall-Test sowie Beurteilung von Öl und Filter. Auf dieser Grundlage entscheiden wir, ob eine Reparatur an der Maschine genügt oder ob die Baugruppe zur Instandsetzung ausgebaut bzw. ausgetauscht werden muss. Arbeiten vor Ort berechnen wir mit 230 PLN netto pro Monteurstunde sowie 3 PLN netto pro km Anfahrt (Hin- und Rückweg). Beim Einbau von bei WIBAKO gekauften Teilen beträgt der Stundensatz 190 PLN netto.
Schaltet Ihr Radlader verzögert, überhitzt das Getriebeöl oder lässt die Schubkraft nach, nehmen Sie Kontakt mit uns auf. Nennen Sie uns das Maschinenmodell, die Getriebebezeichnung und eine Beschreibung der Symptome – wir legen den Diagnoseumfang fest und prüfen die Verfügbarkeit der benötigten Teile.
Häufig gestellte Fragen
Wie funktioniert ein Wandlerschaltgetriebe?
Der Motor treibt das Pumpenrad des Drehmomentwandlers an, und das Öl überträgt die Energie auf das Turbinenrad, das mit der Getriebeeingangswelle verbunden ist. Die Gänge werden unter Last über hydraulisch betätigte, nasslaufende Lamellenkupplungen geschaltet, die von Magnetventilen gesteuert werden.
Welche Aufgabe übernimmt der Drehmomentwandler im Automatikgetriebe?
Er übernimmt die Rolle der Reibkupplung. Er ermöglicht Anfahren und Anhalten der Maschine, ohne den Antrieb zu trennen, und erhöht beim Anfahren und unter hoher Last zusätzlich das Drehmoment.
Woran erkennt man einen defekten Drehmomentwandler?
Typische Symptome sind ein deutlicher Verlust der Schubkraft, ein abweichendes Ergebnis beim Stall-Test und Überhitzung des Öls, besonders bei höherer Fahrgeschwindigkeit. Hinzu kommen Metallspäne im Filter sowie Heulen oder Brummen im Bereich des Schwungrads.
Kann ein Drehmomentwandler instand gesetzt werden?
Ja. Der Wandler wird aufgetrennt oder aufgeschraubt, Lager, Dichtungen und der Leitradfreilauf werden erneuert, anschließend wird er wieder verbunden und gewuchtet. Ob sich das lohnt, hängt vom Zustand der Schaufeln und des Gehäuses ab – die Entscheidung fällt nach der Befundung, manchmal ist ein gebrauchter Wandler die bessere Wahl.
Warum überhitzt das Getriebeöl im Radlader?
Häufigste Ursachen sind ein verstopfter Kühler, ein zu niedriger oder zu hoher Ölstand und Schlupf verschlissener Kupplungen. Das Öl überhitzt auch bei langer Arbeit im Festbremspunkt, also beim Schieben mit durchdrehenden Rädern, sowie bei defektem Leitradfreilauf des Wandlers.
Muss der Kühler nach dem Tausch von Getriebe oder Wandler gespült werden?
Ja. Kühler und Leitungen müssen gespült und der Filter gewechselt werden, da Späne aus der beschädigten Baugruppe im System verbleiben. Andernfalls kann die neue oder instand gesetzte Baugruppe schnell denselben Schaden erleiden.
